申請號:    201720126846.9

申請人:    寧夏星辰新材料有限公司

發明人:    范濤; 普長春; 劉強

摘要：

        本實用新型屬于碳化硅加工領域，涉及一種全封閉破碎和除塵的碳化硅加工裝置。該加工裝置，包括依次連接的粗碎顎式破碎機、皮帶輸送機、細碎顎式破碎機、第一提升機、立式破碎機、第二提升機、振動篩，還包括同時與振動篩連接的第一成品料斗和第二成品料斗，粗碎顎式破碎機、細碎顎式破碎機、立式破碎機和振動篩分別通過管道與除塵筒連接，除塵筒的兩端分別設置有第一除塵器和第二除塵器，粗碎顎式破碎機、皮帶輸送機和細碎顎式破碎機整體設置于密封罩內，振動篩還通過管道與立式破碎機連接。利用本加工裝置，可實現破碎除塵過程在全封閉的條件下進行一體化、連續化操作，減少粉塵污染，獲得潔凈度高、粒度均勻的碳化硅產品。

主權利要求：

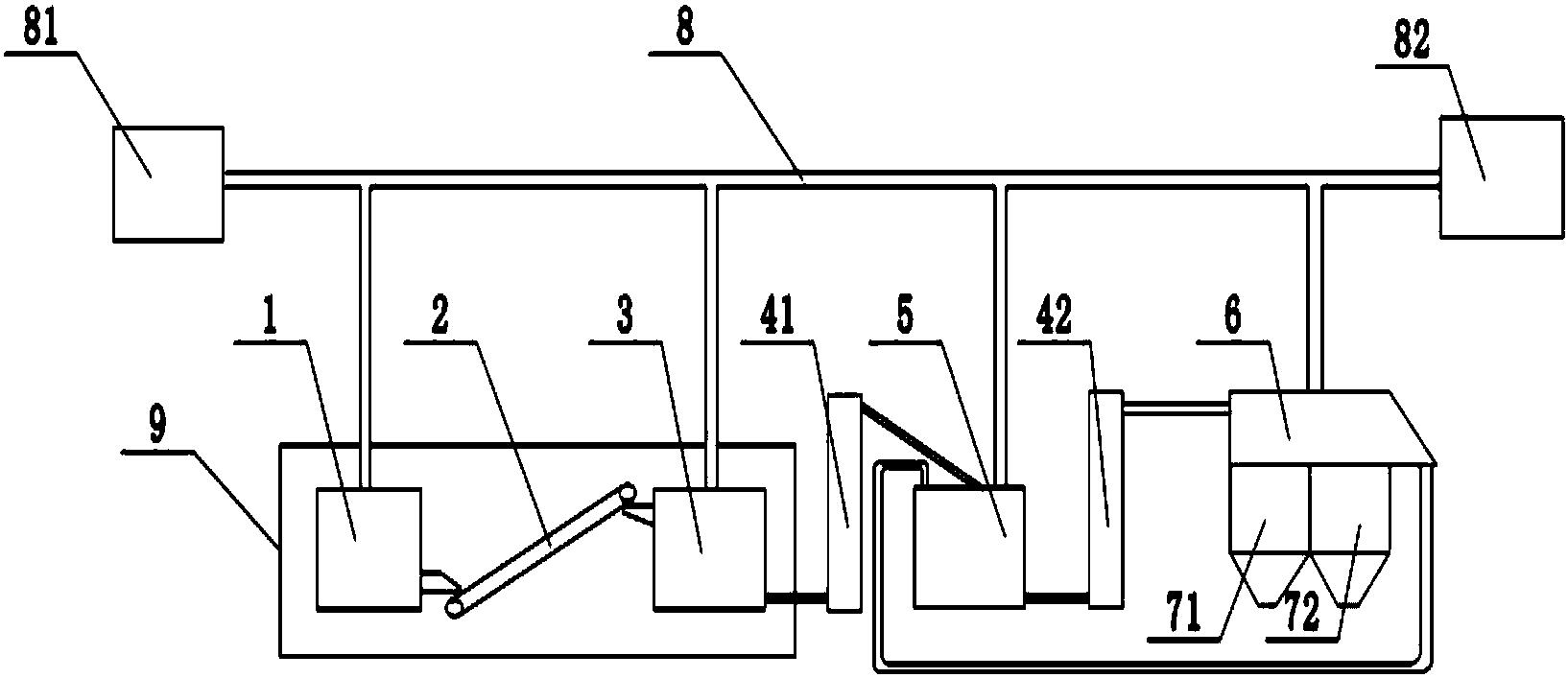

        1.一種全封閉破碎和除塵的碳化硅加工裝置，其特征在于，包括依次連接的粗碎顎式破碎機(1)、皮帶輸送機(2)、細碎顎式破碎機(3)、第一提升機(41)、立式破碎機(5)、第二提升機(42)、振動篩(6)，還包括同時與振動篩(6)連接的第一成品料斗(71)和第二成品料斗(72)；所述粗碎顎式破碎機(1)、細碎顎式破碎機(3)、立式破碎機(5)和振動篩(6)分別通過管道與除塵筒(8)連接，所述除塵筒(8)的兩端分別設置有第一除塵器(81)和第二除塵器(82)；所述粗碎顎式破碎機(1)、皮帶輸送機(2)和細碎顎式破碎機(3)整體設置于密封罩(9)內；所述振動篩(6)還通過管道與立式破碎機(5)連接。
