申請?zhí)枺?/p>

CN202110889080.0

申請日：

2021.08.04

國家/省市：

41(河南)

公開號：

CN113732966A

公開日：

2021.12.03

授權公告號：

CN113732966B

授權公告日：

2022.07.12

主分類號：

B24D3/24

分類號：

B24D3/24;B24D18/00

申請人：

鄭州磨料磨具磨削研究所有限公司

申請人地址：

450001 河南省鄭州市高新區(qū)梧桐街121號

發(fā)明人：

趙延軍  王禮華  張高亮  錢灌文  左冬華  曹劍鋒  孫冠男

當前權利人：

鄭州磨料磨具磨削研究所有限公司

代理人：

楊海霞

代理機構：

鄭州聯(lián)科專利事務所(普通合伙) 41104

范疇分類：

26F

引用專利：

CN109676541A,20190426;CN111331525A,20200626;CN105127917A,20151209;CN105081990A,20151125;CN109968224A,20190705;CN102601745A,20120725;US2016263863A1,20160915;JP2000198075A,20000718

當前狀態(tài)：

有效

摘要: 本發(fā)明涉及一種復合結(jié)合劑砂輪，該砂輪的各原料重量百分比組成為：預處理磨料45?65%、樹脂粘接劑8~20%、六方氮化硼5?12%、二氧化硅5?10%，陶瓷粉5?15%、預合金粉粘接劑6?12%、硼粉1?3%。本發(fā)明制備的復合結(jié)合劑超硬砂輪在磨削外延片時可以達到納米級磨削表面質(zhì)量，且砂輪有一定自銳性強，鋒利性好。在加工碳化硅晶體外延片的精加工上具有明顯優(yōu)勢，能夠解決現(xiàn)在碳化硅晶體外延片的背減加工難題。

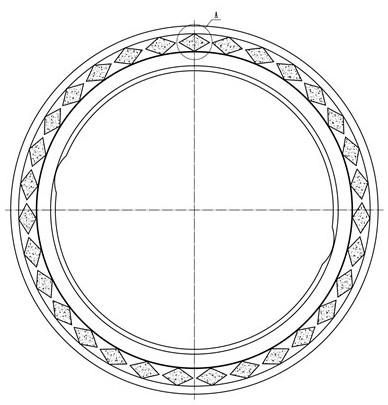

主權利要求: 1.一種復合結(jié)合劑砂輪，其特征在于，該砂輪由基體和磨料層組成，所述磨料層的各原料重量百分比為：預處理磨料45-65%、樹脂粘接劑8~20%、六方氮化硼5-12%、二氧化硅5-10%，陶瓷粉5-15%、預合金粉粘接劑6-12%、硼粉1-3%；所述預處理磨料經(jīng)下述步驟制備獲得：1）將聚醚砜溶解到二甲基甲酰胺中，配成質(zhì)量濃度15-25%的聚醚砜混合液；2）將鈦酸酯偶聯(lián)劑以1:100-120的質(zhì)量比加入到二甲基甲酰胺中，混合均勻；3）將金剛石磨料和普通磨料以2-4:1的質(zhì)量比添加到步驟2）所得混合溶液中，混合均勻；4）然后將步驟3）所得產(chǎn)物在70-90℃的烘箱中，烘至溶液中二甲基甲酰胺失重百分比為40-60%；5）將步驟4）所得溶液加入到步驟1）所得聚醚砜混合液中，混勻，得到預處理混合液；6）將步驟5）所得預處理混合液，裝入塑料注射器中，然后放在靜電噴霧裝置的塑料注射器的金屬噴頭處，施加40-60kv的電壓、以50mm/min的注射速度，將預處理混合液從塑料注射器的金屬噴頭處滴落至含有純水的容器中，包裹著聚醚砜的混合磨料從水中析出；7）將步驟6）所得產(chǎn)物烘干，制備獲得粒度在40-60μm的球形預處理磨料。
