申請?zhí)? 201520773819.1
       申請日: 2015.10.08
       國家/省市: 中國貴州(52)
       主分類號: F27B 14/08(2006.01)
       授權公告號: 205037745U
       授權公告日: 2016.02.17
       分類號: F27B 14/08(2006.01); F27B 14/18(2006.01)
       申請人: 貴州金義磨料有限公司
       發明人: 熊斌
       代理人: 黃書凱
       代理機構: 50217
       申請人地址: 貴州省遵義市遵義縣尚嵇鎮毛坪村

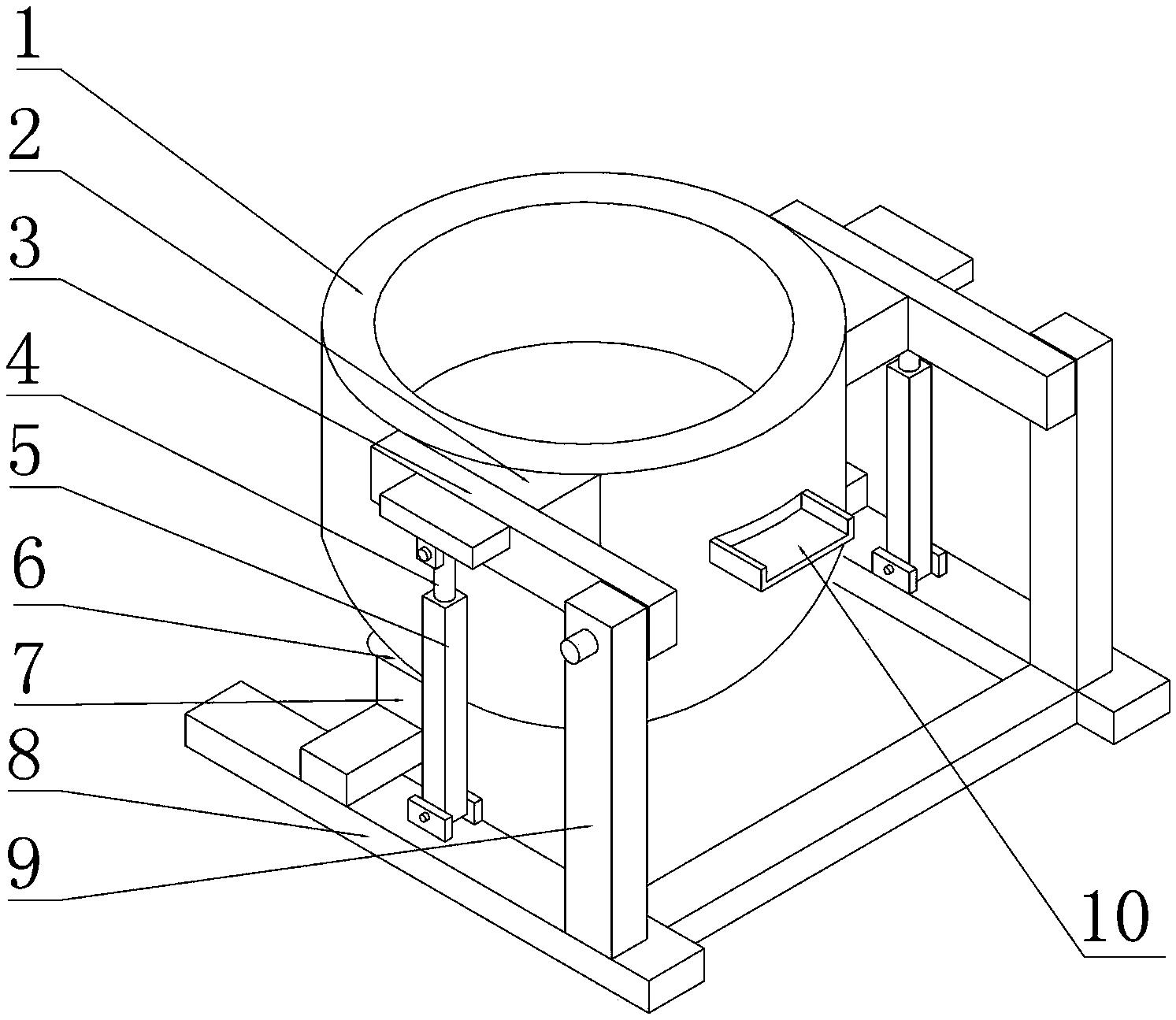

       摘要： 本專利公開了一種傾倒爐支架，包括支撐架、以及與耳軸配套使用的立柱和液壓頂升裝置，支撐架上設有用于支撐爐體的支腳，所述立柱上鉸接有連接板，所述連接板與耳軸相連；所述液壓頂升裝置、支撐架、連接板、耳軸形成擺動滑塊機構，所述液壓頂升裝置包括活塞桿和液壓缸，所述活塞桿鉸接在耳軸的下部。本實用新型與機械式傾倒機構相比，在同等功率情況下，液壓頂升裝置可實現大角度的傾倒，具有體積小、重量輕、工作平穩、反應快，沖擊小等特點；控制調節比較簡單，且操縱方便省時省力，能實現遠程控制；由于爐內物料不穩定，在傾倒時可能發生飛濺等意外事件，遠程控制可減少人身傷害事故的發生，以達到安全生產的目的。

       主權利要求 1.一種傾倒爐支架，其特征在于：包括支撐架、以及與耳軸配套使用的立柱和液壓頂升裝置，支撐架上設有用于支撐爐體的支腳，所述立柱上鉸接有連接板，所述連接板與耳軸相連；所述液壓頂升裝置、支撐架、連接板、耳軸形成擺動滑塊機構，所述液壓頂升裝置包括活塞桿和液壓缸，所述活塞桿鉸接在耳軸的下部。
